Ansteuermodul BIS-51 ABITIG GRIP

Einzeldruck

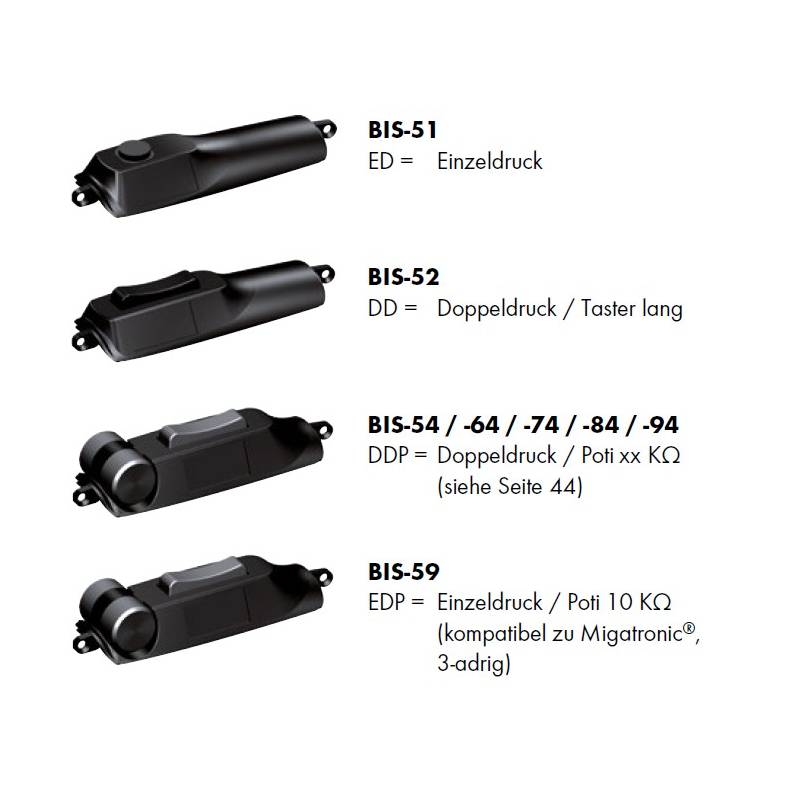

Liste der Module

• Binzel Art. Nr.: 180.0130.1 - Handgriff ABITIG® GRIP, ohne Ansteuermodul
• Binzel Art. Nr.: 400.1275.1 - Ansteuermodul Einzeldruck BIS-51
• Binzel Art. Nr.: 400.1281.1 - Ansteuermodul Einzeldruck mit Potentiometer 10 kΩ (3-adrig) BIS-59
• Binzel Art. Nr.: 400.1276.1 - Ansteuermodul Doppeldruck BIS-52
• Binzel Art. Nr.: 400.1280.1 - Ansteuermodul Doppeldruck für hohen Einschaltstrom (bis 2 A) BIS-60
• Binzel Art. Nr.: 400.1327.1 - Ansteuermodul Doppeldruck mit Potentiometer 1 kΩ BIS-64
• Binzel Art. Nr.: 400.1328.1 - Ansteuermodul Doppeldruck mit Potentiometer 2,2 kΩ BIS-74
• Binzel Art. Nr.: 400.1329.1 - Ansteuermodul Doppeldruck mit Potentiometer 4,7 kΩ BIS-84
• Binzel Art. Nr.: 400.1278.1 - Ansteuermodul Doppeldruck mit Potentiometer 10 kΩ BIS-54
• Binzel Art. Nr.: 400.1330.1 - Ansteuermodul Doppeldruck mit Potentiometer 47 kΩ BIS-94
• Binzel Art. Nr.: 400.1282.1 - Ansteuermodul Doppeldruck mit Wippe BIS-67
• Binzel Art. Nr.: 400.1279.1 - Ansteuermodul UP / DOWN (geräteabhängig) BIS-65
• Binzel Art. Nr.: 400.1367.1 - Ansteuermodul UP / DOWN (kompatibel zu Stel® / CEA®) BIS-85
• Binzel Art. Nr.: 400.1277.1 - Ansteuermodul UP / DOWN (kompatibel zu Lorch®) BIS-95
• Binzel Art. Nr.: 400.1368.1 - Ansteuermodul UP / DOWN (kompatibel zu CEA®) BIS-98
• Binzel Art. Nr.: 400.1378.1 - Ansteuermodul Einzeldruck mit Gummi-Kalotte BIS-R1

.

Abkürzungen für Schalterfunktion:

• ED Einzeldrucktaster
• DD Doppeldrucktaster
• UD UP / DOWN (zwei Wippen)
• EDP 1 Einzeldrucktaster mit Potentiometer 10 kΩ, andere Werte auf Anfrage (z. B. 1,0 kΩ, 2,2 kΩ, 4,7 kΩ, 47 kΩ)
• DDP 1 Doppeldrucktaster mit Potentiometer 10 kΩ, andere Werte auf Anfrage (z. B. 1,0 kΩ, 2,2 kΩ, 4,7 kΩ, 47 kΩ)
• Bei Potentiometerregelung im Handgriff ist ein HF-Filter dann zwingend notwendig, wenn die Poti-Leitung über die Fernreglerbuchse geführt und mit Hochspannungsimpulsen gezündet wird.
• Bei fehlendem HF-Filter kann es durch die HF Impulse zu Schäden an der Steuerelektronik kommen.

Bitte bestellen Sie den HF-Steuerleitungsfilter DGF 3 mit der Bestell-Nr. 184.0162.

benötigter Handgriff für Module
